Strop Teriva I / Teriva 4.0/

Stropy TERIVA

Rozróżnia się stropy dla budownictwa mieszkaniowego — TERIVA 4,0, które w zależności od wysokości konstrukcyjnej stropu dzieli się na:

• TERIVA 4,0/1 — o wysokości konstrukcyjnej stropu 0,24 m,
• TERIVA 4,0/2 — o wysokości konstrukcyjnej stropu 0,30 m,
• TERIVA 4,0/3 — o wysokości konstrukcyjnej stropu 0,34 m.

Rys. Strop TERIVA 4,0
a) przekrój poprzeczny; b) wymiary stropu TERIVA 4,0/1;
c) wymiary stropu TERIVA 4,0/2; d) wymiary stropu TERIVA 4,0/3



Więcej informacji o stropach Teriva



Rodzaj pustaka	WYMIARY			Ilość na 1 m2 (szt)	Waga (kg)	Ilość na palecie (szt)
	Długość (cm)	Wysokość (cm)	Szerokość (cm)

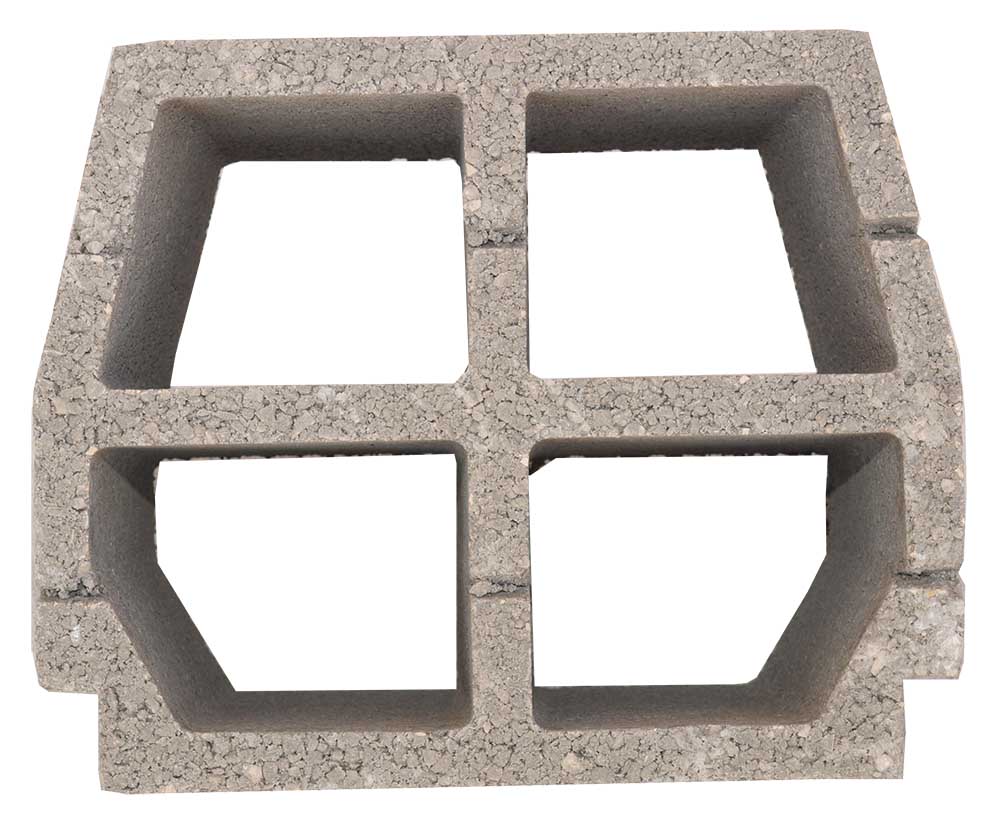

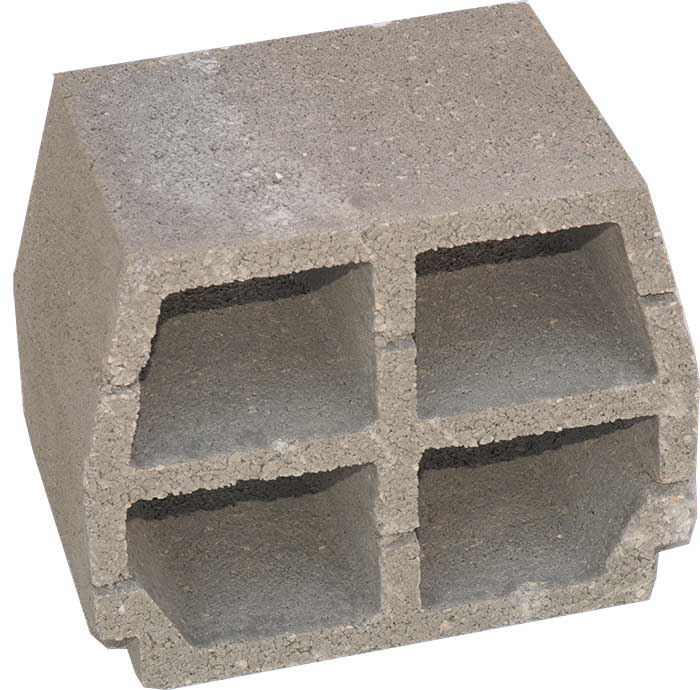

Pustak Teriva 4,0/1	24	21	52	6,7	13	50
Pustak Teriva deklowany	24	21	52	W zależności od projektu – ok. 30% z całości pustaków	17	50

Stropy Teriva 4.0/1 są gęstożebrowymi stropami w systemie belka + pustak. Belka stropowa wykonana jest z kratownicy z zabetonowaną stopka o szerokości 120 mm oraz zbrojenia dodatkowego o przekroju przewidzianym w odrębnej dokumentacji.

• Strop Teriva 4,0/1 można stosować do rozpiętości 7,2 m.
• Strop Teriva 6,0  można stosować do rozpiętości 7,8 m, przy zachowaniu 450 mm w rozstawie osiowym belek.

Pustak stropowy, jako element wypełniający w stropie i nie przenoszący obciążeń, powinien ważyć około 16 kg. Taką wagę można uzyskać produkując pustaki jedynie z keramzytobetonu. Masa 1 m2 stropu nie powinna przekraczać 268 kg. Obciążenie użytkowe stropu wynosi 150 kg/m2

rozstaw osiowy	wysokość konstrukcyjna stropu	grubość nadbetonu klasy b-20	wysokość pustaka	szerokość pustaka	długość pustaka	rozpiętość modularna stropu
600 mm	240 mm	30-40 mm	210 mm	520 mm	240 mm	TERIVA 4,0/1 – 180 mm-7200 mm ze stopniowaniem co 200 mm

ZUŻYCIE PRODUKTÓW

1. Zużycie betonu klasy B-20 na 100 m2 stropu wynosi 8 m3 – nie wliczając wieńców
2. Zużycie pustaków: 6,7 szt./1 m2 stropu
3. Zużycie belek: 1,67 mb/1 m2 stropu

OBCIĄŻENIA

• ciężar własny konstrukcji: 2,68 KN
• obciążenie ponad ciężar własny 4kN/m2

IZOLACYJNOŚĆ AKUSTYCZNA

Strop Teriva 4.0/1 można zaliczyć do grupy IIa wg „Katalogu rozwiązań podłóg dla budownictwa mieszkaniowego i ogólnego”. Zgodnie z powyższym masa 1 m2 podłogi nie może przekroczyć 120 kg.

ODPORNOŚĆ OGNIOWA

Odporność ogniowa stropu typu Teriva I wynosi 1 godzinę, przy otynkowaniu tynkiem cementowowapiennym o grugości 1,5 cm

WAGA ELEMENTÓW:

• pustak stropowy w stanie powietrzno-suchym: 16 kg
• belka stropowa: 15-16 kg/mb
